ماكينة تعبئة وتغليف الأكياس العمودية الأوتوماتيكية لمنتج السائل (الصلصة)
المقدمة :
تم تطوير هذه الوحدة لتلبية احتياجات المنتجات السائلة واللزجة. وتتكون الوحدة من ماكينة حقن وماكينة تعبئة وتغليف. آلة التعبئة والتغليف لها هيكل بسيط وسهلة التشغيل ؛ تدمج الآلة وظائف صنع الأكياس ، الملء ، الختم والعد. إنها تستخدم محرك سيرفو لسحب الفيلم ولها وظيفة تصحيح الانحراف التلقائي.
مكونات التحكم PLC كلها منتجات ذات علامات تجارية عالمية مشهورة بأداء موثوق به. يضمن التصميم المتقدم أن الآلة مريحة جدًا للضبط والتشغيل والصيانة في الصناعات المختلفة. يعتمد الجزء الهوائي لماكينة الحقن على مكونات تعمل بالهواء المضغوط ؛ يمكن ضبط حجم الملء وسرعة التعبئة بشكل تعسفي ، والدقة عالية ؛ حاجز التعبئة يستخدم أجهزة تعبئة مضادة للتنقيط ومضادة للرسم ؛ يمكن تعديل هذه الوحدة إلى حشوة مقاومة لأعمال الشغب وفقًا لنظام احتياجات العملاء ؛ ملء متعدد الرؤوس نظام العزل نظام تعبئة شبه آلي أو آلي بالكامل. وفقًا لمتطلبات العملاء ، فإن التحكم الكهربائي للوحدة بأكملها يلبي متطلبات الحماية من الانفجار.
الرابع ، التكوين ذات الصلة
- يعتمد جزء التحكم على شاشة تعمل باللمس ، والتي تتميز بمزايا التشغيل البسيط والاستقرار ؛
- الجزء الهوائي يستخدم صمام الملف اللولبي ، فاصل الزيت عن الماء والأسطوانة ؛
- محرك سحب الفيلم يعتمد محرك سيرفو ؛
- يعتمد جزء تغذية الفيلم في آلة التعبئة والتغليف على تكنولوجيا سحب الفيلم المؤازرة لمنع مواد التغليف بشكل فعال من الانحراف.

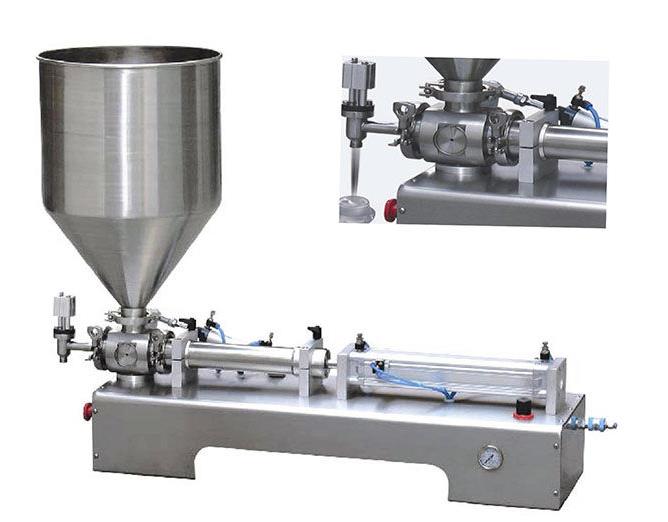

مضخة تعبئة مكبس ZL100 بقادوس سعة 50 لترًا
تستخدم مضخة تعبئة المكبس على نطاق واسع لقياس حجم السوائل المختلفة. يمكن أن تحقق ثباتًا عاليًا وتحديد المواقع بدقة. جميع أجزاء الاتصال المادية مصنوعة من SUS316 (طبقة مزدوجة )
قياس الحجم: 100-500 مللي
المكونات الهوائية: SMC / AIR TAC
صحة: 0.5-1٪
السرعة: 20-35 مرة / دقيقة

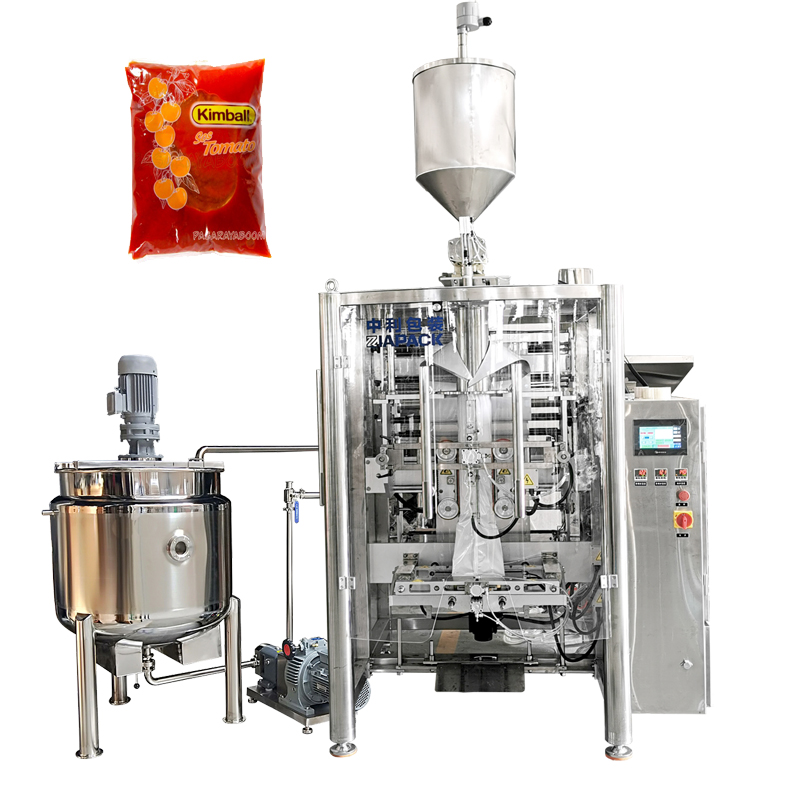

آلة تغليف ZL420 VFFS
الآلة بأكملها مصنوعة من الفولاذ المقاوم للصدأ 304 ، هذه الآلة مجهزة بصنع الأكياس ، والقطع ، وطباعة الكود ، إلخ. محرك سيرفو يجعل السرعة أسرع.
المعايير الفنية:
نطاق الوزن: 100-1000 جرام
سرعة التغليف: 20-30 كيس / دقيقة
حجم الحقيبة: (50-280) * (80-180) ملم (الطول * العرض)
متطلبات الهواء المضغوط: 0.6Mpa 0.65m³ / min
القطر الخارجي للبكرة: 400 مللي متر
القطر الداخلي الأساسي: 75 مللي متر
وزن الآلة: 800 كغ
مصدر الطاقة: 5.5kW 380V ± 10٪ 50Hz
الميزات والخصائص الرئيسية:
مجموعة كبيرة من الأكياس: أكياس وسائد ومجموعات.
سرعة عالية: أكثر من 20-60 كيس / دقيقة
سهل التشغيل: جهاز تحكم PLC وشاشة ملونة تعمل باللمس ، مؤشر خطأ على شاشة اللمس.
من السهل ضبط: فقط حوالي 10 دقائق لتغيير الحقائب المختلفة.
التحكم في التردد: السرعة يمكن تعديلها عن طريق تحويل التردد داخل النطاق.
أتمتة عالية: غير المأهولة في عملية وزن والتعبئة ، آلة التنبيه تلقائيا عند الفشل.
السلامة والنظافة:
لا يوجد فيلم ، سوف تنبه الآلة.
جهاز التنبيه والتوقف عند عدم كفاية ضغط الهواء.
ﺣﻣﺎﯾﺔ ﺳﻼﻣﺔ ﺑﻣﻔﺎﺗﯾﺢ اﻷﻣﺎن واﻟﻣﻧﺻل اﻵﻟﻲ واﻟﺗوﻗف ﻋﻧد ﻓﺗﺢ ﺣراﺋق اﻟﺳﻼﻣﺔ.
البناء الصحي ، واعتمدت أجزاء الاتصال المنتج sus304 الفولاذ المقاوم للصدأ.
